液冷機
概述

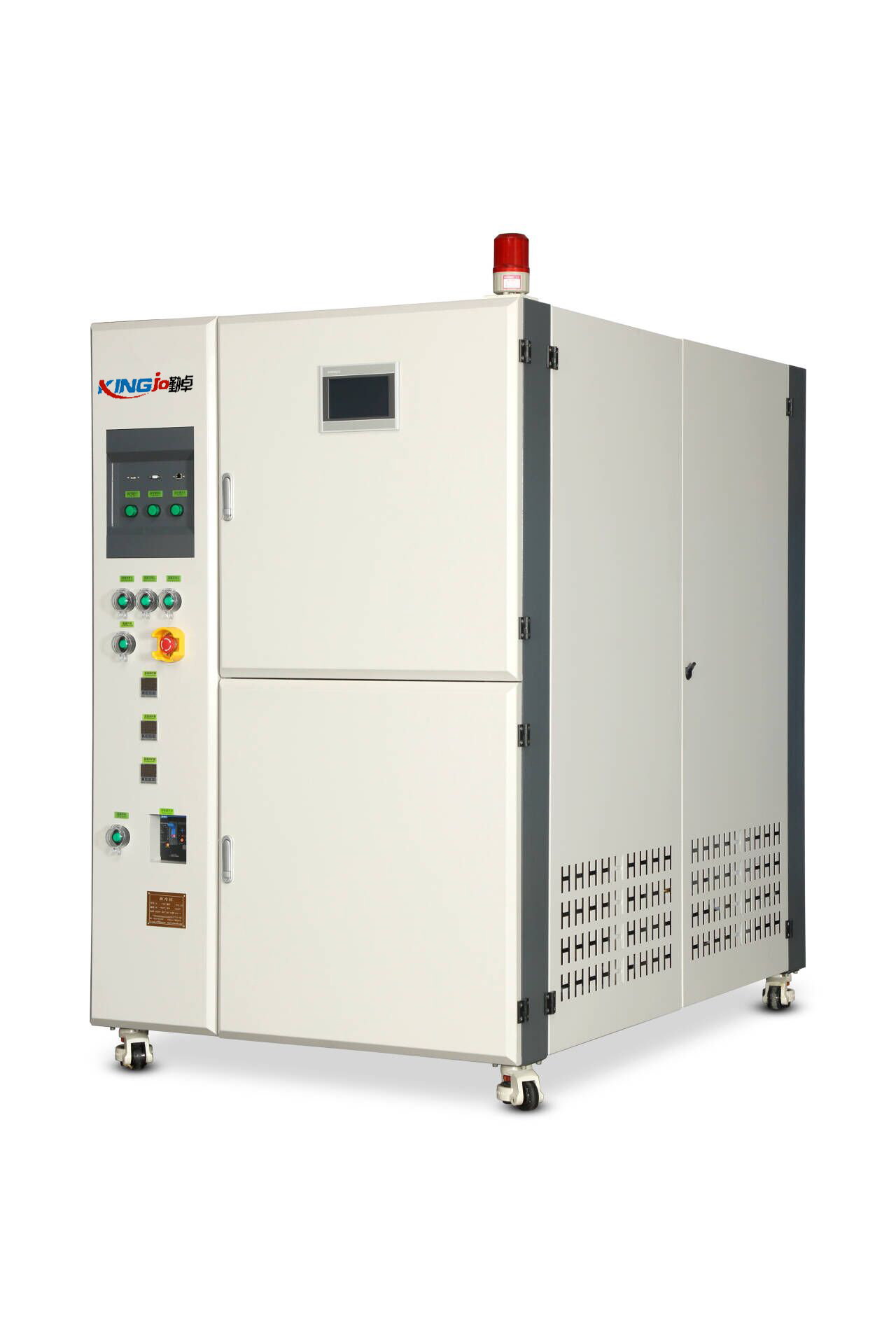

大型步入室配備液冷機

勤卓品牌直冷直熱機技術規格書輸入電源AC380V±5% ,50Hz±5% ,三相五線制直冷工況電池包進口溫度在0℃~20℃可調,或過熱度在0~10K可調直熱工況直熱進口溫度為30~50℃,或過冷度在0~5℃可調控壓精度±40kPa@低壓,±80kPa@高壓控溫精度≤±2.5℃壓力指標樣品承壓力范圍5~20bar,樣品進、出液口檢測制冷功率≥4kW@25℃制熱

當前位置:首頁 / 產品中心 / 液冷機 / 大型步入室配備液冷機
  • 產品細節
  • 產品參數

勤卓品牌直冷直熱機技術規格書

輸入電源

AC380V±5% ,50Hz±5% ,三相五線制

直冷工況

電池包進口溫度在0℃~20℃可調,或過熱度在0~10K可調

直熱工況

直熱進口溫度為30~50℃,或過冷度在0~5℃可調

控壓精度

±40kPa@低壓,±80kPa@高壓

控溫精度

≤±2.5℃

壓力指標

樣品承壓力范圍5~20bar,樣品進、出液口檢測

制冷功率

4kW@25

熱功率

2kW@25

升降溫速率

≥2℃/min

流量指標

客戶自備流量計

冷卻方式

制冷劑

R134a冷媒(兼容R1234yf冷媒)

節流裝置

設備自帶電子膨脹閥節流裝置(設備不帶流量計)



、出口

默認進、出液口為空調納子接頭,1對4管路,僅支持單路獨立運行,其中一路運行時,其他支路電磁閥自動關閉。

負載

液冷板、換熱管等

溫度標定位置

勤卓品牌直冷直熱機設備進、出口處安裝溫度+壓力探頭,測試時分別額外逐一標定分液4路環境箱進口溫度/壓力值。

工作模式

通過設備不同的控制工況以及目標值,壓縮機和膨脹閥通過自我調整,達到控制要求并穩定,兼容以太網/Rs485/CAN2.0通訊,可實現本地和遠程的手動/自動控制,并提供遠程控制通訊協議,支持Modbus Tcp通信

輸入功率

整機最大運行功率約5kW

輔助功能

自動+手動冷媒回收、充注功能;

自動抽真空

操作方便、安全,非專業制冷操作人員也可使用

配件

提供直冷至其他四臺環境箱設備的主管路(銅管或不銹鋼管),及、出口連接軟管,總長度依據場地實際布局測量而定 (工作溫度-50℃-100℃)管徑定制,并且具備防老化保溫功能

設備尺寸

D 1450×W 900×H 1800 mm具體尺寸按實際設計為準(不含接頭等部分突出,主體顏色默認RAL7035,或客戶備注定制),設備四周至少預留500mm維修空間



產品優勢

1.節能:

高效制冷壓縮機和加熱器,采用自卸載平衡節能控制;

單臺壓縮機,實現直冷+直熱功能;

制冷系統換熱高效,配置高效換熱器;

2.精準

出液口流體實時監控,目標流體檢測準確;

傳感器數據實時顯示,真實、有效顯示數據;

西門子PLC反映迅速,PID控制穩定;

3.多功能可選

直冷、直熱輸出模式;

自動回收、抽真空,冷媒加注等功能;

進、出液壓力顯示;

進、出液溫度顯示;

溫度可編程控制;

多功能報警;

主要配件

序號

名稱

參數

數量

品牌

1

壓縮機

3相380V/50Hz

2.5匹,R134a冷媒用

1套

松下/BYD/海立或同等品牌

2

電子膨脹閥

步進電機控制

UKV-18D/DPF1.65

1件

日本鷺宮/三花或同等品牌

3

驅動

HR116A,MODBUS通信PLC

1套

臺達或同等品牌

4

控制器

SMART,S7-200

1套

德國西門子PLC

5

壓力傳感器

0~10bar/0~25bar

2支

美國GEMS/御賓

6

電器件

斷路器、中間繼電器等

若干

法國施耐德/美國霍尼韋爾/德國西門子

7

溫度傳感器

PT100/NTC

4個

德國久茂/思米思

8

冷媒回收、
加注功能

170L/min抽真空速度,

加注范圍:0~15kg,

1套

品牌供應商+自制

9

電源線

5芯線

5m

品牌供應商

10

冷媒進出軟

304不銹鋼管和專用軟管

8根

定制品牌

11

截止電磁閥

FDF/10系列

8件

盾安/三花/鴻森

勤卓品牌直冷直熱機系統工程

項目

勤卓品牌直冷直熱機要求

環境氣壓

85~106kpa

設備運行海拔

0~2000m

存儲環境溫度

-10~55℃

工作環境溫度

535℃

工作環境濕度

0~90%(非冷凝)

防護等級

IP20

場地承重

要求≥400kg/m2
